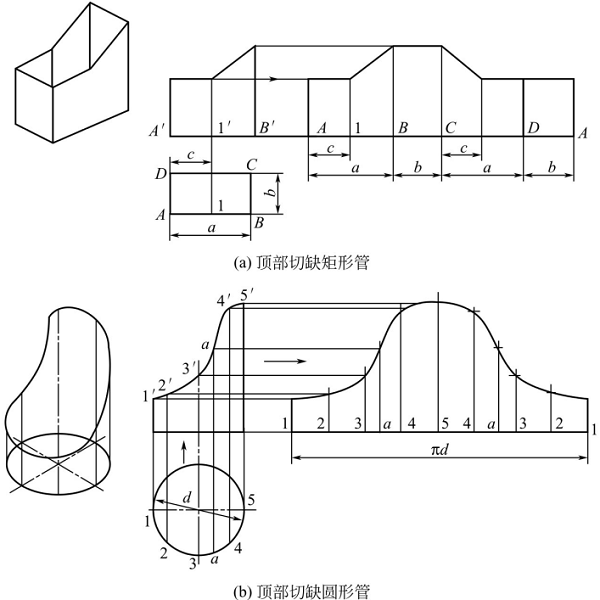

當鈑金加工件由棱柱面和圓柱面構成時，可想象將結構件從某條棱線切開，再沿著與之垂直的方向打開，并攤平在統一平面上，得到該鈑金件的展開圖。如圖2-19所示，此畫圖方式稱為平行線法。

其作展開圖的步驟大體如下。

1）作構件投影圖。先作出構件的主視圖和斷面圖（主視圖可表示出構件的高度，斷面圖可表示出構件的周?chē)L(zhǎng)度）。

2）求作結合線。將斷面圖分成若干等分（如為多邊形以棱線為交點），等分點越多展開圖越精確，當構件斷面或表面上遇折線時，必須在折點處加畫一條輔助平行線，如圖2-19（a）中的點1及圖2-19（b）所示的點a。

3）畫水平線。在平面上畫一條水平線AA，使其等于斷面圖周?chē)熘遍L(zhǎng)度（兩個a+b的尺寸總和），且將長度c含在長度a內，并照畫各分點。

4）作垂線。由水平線上各點向上引垂線，并取各線長對應等于主視圖上各素線的高度。

5）連接點。用直線或光滑曲線連接各點，即可得出構件的展開圖。
