鈑金件產(chǎn)品在大批量產(chǎn)中，有時會出現(xiàn)不良問題，陽江鈑金加工廠家常見質(zhì)量問題有毛刺凸米，導致精度誤差和外觀不良，影響后續(xù)的組裝和焊接工序。所以，急需找到解決方法，提前做好預防或發(fā)生后的對策。

一、分析鈑金加工廠家毛刺的產(chǎn)生原因

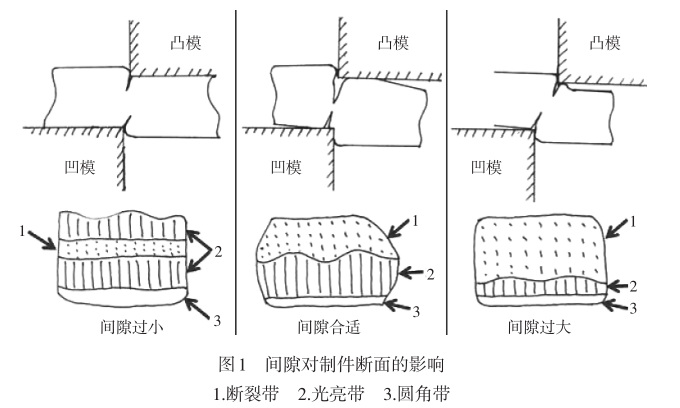

材料在沖壓過程中經(jīng)歷彈性變形和塑性變形，然后進入斷裂分離階段。當切削刃開始時，在凸模和凹模的邊緣附近的材料中會出現(xiàn)裂紋。隨著切削量的增加，上下裂紋繼續(xù)擴展到材料中。正確設置切削刃間隙后，上下裂紋重疊，片材通常會破裂并分離。當?shù)镀g隙設置不合理時，上下裂紋不會重疊，產(chǎn)生沖孔毛刺。結(jié)論是，落料間隙是造成沖孔毛刺的直接原因。

二、鈑金加工廠家采取控制毛刺的方法

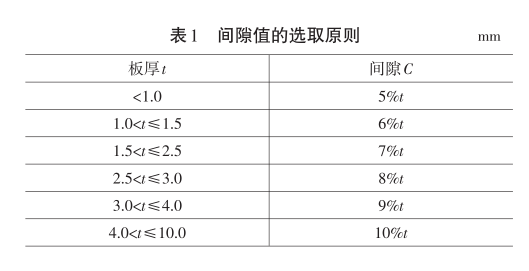

1.選擇消隱間隙。消隱間隙的選擇是影響毛刺問題的主要因素。間隙過小或過大都會導致毛刺問題。一般而言，根據(jù)板的厚度，選擇切削刃的間隙值，如下表所示。

2. CNC加工原理。落料間隙是毛刺問題的直接原因，而落料間隙的精度主要取決于CNC加工過程。在最尖端的加工和裝配過程中，首先，將工具塊的安裝表面粗糙化。一次組裝刀片后（暫時未安裝任何銷釘），將對粗糙表面進行處理；整體熱處理后，將工具塊的安裝表面精加工到位，著火后第二次組裝工具塊（安裝銷），然后進行表面精加工。在對刀架進行熱處理之前留出加工余量，并在熱處理后將其加工至理論上的落料間隙。

3.選擇模具材料的原則。修整塊需要具有足夠的強度和耐磨性，以確保批量生產(chǎn)。工具塊的材料一般為Cr12MoV，在精加工之前進行火焰淬火（空冷），熱處理后的理論硬度值為53?57HRC。當硬度值不足時，生產(chǎn)過程容易磨損且間隙值太大；而當硬度值太大時，工具塊的韌性降低，并且精加工過程中容易碎裂和鋸齒切削刃。

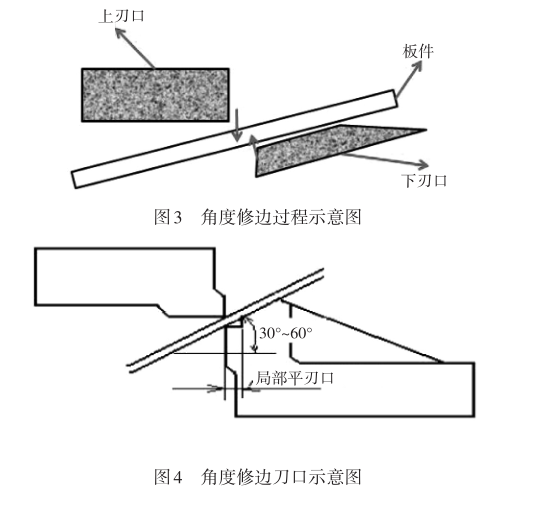

4. 選擇修整角度。如圖3所示，當上下模具的切削刃之間有一定角度時，板的上裂紋是垂直方向，下裂紋是垂直于板平面的方向。結(jié)果，上下裂紋不能重疊，并且容易產(chǎn)生毛刺。當修整角太大時，選擇增加斜楔，以保證垂直切割；如果模具結(jié)構(gòu)不能增加斜楔，則在傾斜的切削刃處形成局部平臺，平臺的寬度通常為材料厚度的3倍。間隙需要接近于0，以確保修整過程中上下裂縫垂直，如圖4所示。以上是控制毛刺問題的一般措施。現(xiàn)場生產(chǎn)過程中產(chǎn)生毛刺的原因復雜多樣，并且某些打孔毛刺問題變得棘手且無法長期解決。

誠瑞豐精密制造，擁有25年精密鈑金加工經(jīng)驗，可定制各種復雜件、結(jié)構(gòu)件，大型廠家直供，歡迎電詢合作！
